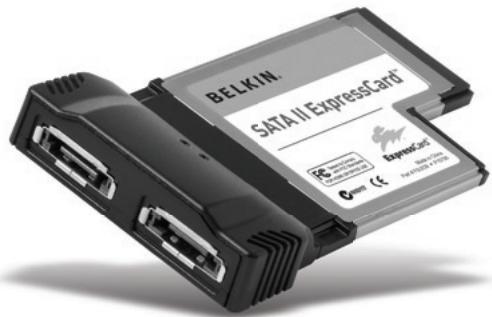

BEDIENUNGSANLEITUNG SATA II EXPRESSCARD #F5U239 BELKIN

Serieller ATA II-Port für Notebooks mit PCI Express-Technologie

Serieller ATA II-Port für Notebooks mit PCI Express-Technologie

1. Einleitung....29
   Technische Daten....30
   Systemanforderungen....31
   Verpackungsinhalt....31
2. Hardware-Installation ....32
3. Überprüfen der Installation....33
4. Fehlerbehebung 34-35
5. Informationen 36-37

Wir freuen uns über Ihren Kauf der SATA II ExpressCard von Belkin. Diese ExpressCard bietet Ihnen eine einfache Möglichkeit, Notebooks mit zusätzlichen seriellen ATA-Anschlüssen auszustatten, die die erhöhte Bandbreite und Funktionen des neuen ExpressCard I/O-Standards nutzen.

Warum ExpressCard?

ExpressCard, der Standard, der CardBus in der Zukunft voraussichtlich ersetzen wird, vervierfacht die verfügbare Bandbreite. Dadurch lässt sich Musik schneller herunterladen, Video-Streaming erfolgt reibungslos und der Zugriff auf Massenspeicher-Geräte blitzschnell.

Die ExpressCard bietet Ihnen die perfekte Lösung zum gleichzeitigen Streaming von Filmen und Herunterladen von Videodateien von Ihrem Camcorder auf Ihre Festplatte—ohne dass Ihr Computer dabei einfriert, abstürzt oder die Geschwindigkeit beeinflusst wird. Mit ExpressCard rüsten Sie Ihren Computer für die Zukunft mit Technologie aus, die Verarbeitungsgeschwindigkeiten der meisten Geräte, die derzeitig auf dem Markt erhältlich sind, übertrifft. Wenn Sie jetzt die ExpressCard installieren, ist Ihr Computer für viele Jahre aufgerüstet.

Lesen Sie sich dieses Benutzerhandbuch genau durch, damit Sie alle Funktionen der SATA II ExpressCard von Belkin voll ausnutzen können.

Vorzüge

• Entspricht der PCI Express Base-Spezifikation Version 1.1
• Unterstützt PCI Express mit einer Lane (x1) bei einer Datenrate von 2,5 Gbit/s
• Entspricht der Spezifikation ExpressCard/54 (54 mm breit)
• Stattet den Computer mit zwei unabhängigen, externen seriellen ATA-Anschlüssen aus
• Entspricht den Serial ATA 1.0 Spezifikationen
• Serial ATA II-Übertragungungsraten von bis zu 3,0 Gbit/s
• Anschluss und Entfernen von Geräten im laufenden Betrieb, ohne das System herunterzufahren (Hot-Swapping)

Technische Daten

• Schnittstelle: PCI Express mit einer Lane (x1)
• Modus: Serial ATA Generation 2
  • Steuerung: Silicon Image Sil 3132
• Unterstützt Legacy Command Queuing (LCQ)
• Unterstützt Native Command Queuing (NCQ)
• Unterstützt non-zero offsets (NCQ)
• Unterstützt out-of-order data delivery: Festplatte entscheidet, in welcher Reihenfolge die Anfragen bearbeitet werden NCQ
• Unterstützt Umschaltung über FIS (Frame Information Structure) mit Port-Multipliern

Systemanforderungen

• Notebook mit Windows® -Betriebssystem und einem freien ExpressCard-Steckplatz
• Windows 2000, XP, 2003 Server

Verpackungsinhalt

• SATA II ExpressCard
• Benutzerhandbuch
• Treiber-CD

EN 3 FR 15 DE 27 NL 39 ES 51 IT 63

1. Suchen Sie die ExpressCard-Steckplätze Ihres Notebooks.
2. Stecken Sie die ExpressCard in einen freien 54-mm-ExpressCard-Steckplatz Ihres eingeschalteten Notebooks.

Hinweis: Schließen Sie keine Geräte an die ExpressCard an, bevor die Treiberinstallation abgeschlossen ist.

1. Der „New Hardware Wizard“ (Hardware-Assistent) wird gestartet und erkennt die ExpressCard.

2. Der Hardware-Assistent (Found New Hardware Wizard) von Windows wird in einem Popup-Fenster angezeigt und findet eine Massenspeichersteuerung (Mass Storage Controller). Wählen Sie die Option „Install from a list or specific location“ (Software von einer Liste oder bestimmten Quelle installieren) und klicken Sie auf „Next“ (Weiter).

3. Wählen Sie „Include this location in the search“ (Position in die Suchfunktion aufnehmen) und klicken Sie auf „Browse“ (Durchsuchen), um den Treiber der seriellen ATA ExpressCard, der sich auf der CD befindet, festzulegen (:\Windows 32bit\Driver). Klicken Sie dann auf „Next“ (Weiter). Hinweis: „“ steht für den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks unter „Arbeitsplatz“; wenn sich die CD z. B. im Laufwerk D befindet, geben Sie „D:\Windows 32bit\Driver“ ein.

4. Windows installiert automatisch den richtigen Treiber. Klicken Sie auf „Finish“ (Fertig stellen), um die Treiberinstallation abzuschließen.

5. Die Installation ist damit abgeschlossen und die ExpressCard ist betriebsbereit.

Überprüfen Sie im Windows Geräte-Manager, ob die ExpressCard ordnungsgemäß installiert worden ist.

1. Klicken Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz“ und klicken Sie anschließend auf „Verwalten“.
2. Rufen Sie den „Geräte-Manager“ auf.
3. Klicken Sie auf das (+) Zeichen neben „SCSI and RAID controllers”. Die Liste „SCSI and RAID controllers“ enthält jetzt den Eintrag „Silicon Image Sil 3132 SATALink Controller”.

Die ExpressCard und Geräte, die an den Computer angeschlossen sind, funktionieren nicht ordnungsgemäß.

Bitte gehen Sie nach folgenden Schritten vor:

1. Überprüfen Sie, ob der Kabeltyp aller verwendeten Kabel korrekt ist, und ob sie ordnungsgemäß angeschlossen sind.
2. Vergewissern Sie sich, dass alle Geräte eingeschaltet sind und an das entsprechende Netzteil und eine Steckdose angeschlossen sind.
3. Schließen Sie kaskadierte Geräte, die gegebenenfalls während der Installation entfernt worden sind, erneut an. Wenn das Problem auch nach dem erneuten Anschluss nicht gelöst wird, starten Sie den Computer neu.
4. Überprüfen Sie, ob die ExpressCard ordnungsgemäß installiert worden ist.

Der Computer erkennt die ExpressCard nicht.

1. Überprüfen Sie, ob die ExpressCard ordnungsgemäß an den 54-mm-ExpressCard-Steckplatz angeschlossen ist; sollte dies nicht der Fall sein, befestigen Sie sie gut am Steckplatz.

2. Wenn die ExpressCard ordnungsgemäß angeschlossen ist, überprüfen Sie, ob die vergoldeten Kontakte sauber sind; ist dies nicht der Fall, reinigen Sie die Oberfläche der Kontakte.

3. Folgen Sie den Schritten unter „Überprüfen der Installation“ auf Seite 5. Wenn der Eintrag „Silicon Image Sil 3132 SATALink Controller“ für die ExpressCard nicht im Geräte-Manager aufgeführt wird, führen Sie ein BIOS-Update auf Ihrem Computer durch, damit er über die neueste Version verfügt (Weitere Informationen hierzu erhalten Sie beim Hersteller Ihres Computers). Wenn der Computer nach dem BIOS-Update die ExpressCard immer noch nicht erkennt, nehmen Sie Kontakt mit dem Hersteller Ihres Computers auf, der Ihnen weitere Unterstützung für das BIOS geben kann.

Ich kann den ExpressCard-Treiber nicht installieren.

Stellen Sie sicher, dass Ihr Betriebssystem von Windows mit dem neuesten „Service Pack“ aufgerüstet worden ist (Auf der Website von Microsoft finden Sie die nötigen Informationen). Es wird dringend empfohlen, das System mit Windows 2000 - Service Pack 4, Windows XP - Service Pack 2 oder Windows Server 2003 - Service Pack 1 (oder höher) aufzurüsten.

FCC-Erklärung

KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Wir, Belkin Corporation, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit in alleiniger Verantwortung, dass dieses Produkt mit der Artikel-Nr.

F5U239ea,

auf das sich diese Erklärung bezieht, in Einklang mit Teil 15 der FCC-Bestimmungen steht. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf schädigende Störungen nicht verursachen, und (2) dieses Gerät muss jedwede Störung annehmen, einschließlich der Störungen, die einen unerwünschten Betrieb verursachen könnten.

CE-Konformitätserklärung

Wir, Belkin Corporation, erklären alleinverantwortlich, dass das Produkt F5U239ea, auf das sich diese Erklärung bezieht, der Europanorm für die elektromagnetische Verträglichkeit EN55022:1998 (Klasse B) und EN50081-1 und außerdem der Europanorm für die Störfestigkeit EN50082-1:1992 entspricht.

Eingeschränkte lebenslange Produktgarantie von Belkin Corporation Garantieleistung.

Belkin Corporation garantiert dem ursprünglichen Käufer dieses Belkin-Produkts, dass dieses Produkt frei von Material-, Verarbeitungs-, und Konstruktionsfehlern ist.

Garantiedauer.

Belkin Corporation gewährt für dieses Belkin-Produkt eine lebenslange Garantie.

Problembehebung.

Produktgarantie

Belkin wird das Produkt nach eigenem Ermessen entweder kostenlos (abgesehen von den Versandkosten) reparieren oder austauschen.

Garantieausschluss.

Alle oben genannten Garantien verlieren ihre Gültigkeit, wenn das Belkin-Produkt der Belkin Corporation auf Anfrage nicht auf Kosten des Käufers zur Überprüfung zur Verfügung gestellt wird oder wenn die Belkin Corporation feststellt, dass das Belkin-Produkt nicht ordnungsgemäß installiert worden ist, und dass unerlaubte Änderungen daran vorgenommen worden sind. Die Produktgarantie von Belkin gilt nicht für (Natur)gewalten (mit Ausnahme von Blitzeinschlägen) wie Überschwemmungen und Erdbeben sowie Krieg, Vandalismus, Diebstahl, normalen Verschleiß, Erosion, Wertminderung, Veralterung, schlechte Behandlung, Beschädigung durch Störungen aufgrund von Unterspannung (z. B. Spannungsabfall oder -Senkung) oder nicht erlaubte Programm- oder Systemänderungen.

Service.

Um Unterstützung von Belkin zu bekommen, gehen Sie nach folgenden Schritten vor:

1. Auf unserer Website www.Belkin.com finden Sie die Nummer des technischen Supports an Ihrem Standort. Halten Sie folgende Informationen bereit, wenn Sie uns anrufen:

a. Die Artikelnummer des Belkin-Produkts.
b. Wo Sie das Produkt erworben haben.
c. Das Kaufdatum.
d. Kopie der Originalquittung.

1. Die entsprechenden Mitarbeiter/innen informieren Sie darüber, wie Sie Ihre Rechnung und das Belkin-Produkt versenden müssen und wie Sie fortfahren müssen, um Ihre Ansprüche geltend zu machen.

Die Belkin Corporation behält sich vor, das beschädigte Belkin-Produkt zu überprüfen. Alle Kosten, die beim Versand des Belkin-Produkts an die Belkin Corporation zum Zweck der Überprüfung entstehen, sind vollständig durch den Käufer zu tragen. Wenn Belkin nach eigenem Ermessen entscheidet, dass es unpraktisch ist, das beschädigte Gerät an die Belkin Corporation zu schicken, kann Belkin nach eigenem Ermessen eine Reparaturstelle damit beauftragen, das Gerät zu überprüfen und einen Kostenvoranschlag für die Reparaturkosten des Gerätes zu machen. Die Kosten für den Versand zu einer solchen Reparaturstelle und die eventuellen Kosten für einen Kostenvoranschlag gehen vollständig zu Lasten des Käufers. Beschädigte Geräte müssen zur Überprüfung zur Verfügung stehen, bis das Reklamationsverfahren abgeschlossen ist. Wenn Ansprüche beglichen werden, behält sich die Belkin Corporation das Recht vor, Ersatzansprüche an eine bestehende Versicherung des Käufers zu übertragen.

Garantiegesetze.

DIESE GARANTIE IST DIE ALLEINIGE GARANTIE VON BELKIN CORPORATION. ES GIBT KEINE ANDERE GARANTIE, EXPLIZIT ERWÄHNT ODER IMPLIZIERT, AUSSER WENN DIES VOM GESETZ VORGESCHRIEBEN IST, EINSCHLIESSLICH DER IMPLIZITEN GARANTIE ODER DES QUALITÄTSZUSTANDS, DER ALLGEMEINEN GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK UND SOLCHE IMPLIZITEN GARANTIEN, WENN ES SOLCHE GIBT, BEZIEHEN SICH AUSSCHLIESSLICH AUF DIE DAUER, DIE IN DIESER GARANTIE ZUGRUNDE GELEG T WIRD.

In manchen Ländern sind Einschränkungen bezüglich der Dauer der Garantie nicht zulässig. Die oben erwähnten Einschränkungen treffen für Sie dementsprechend nicht zu.

UNTER KEINEN UMSTÄNDEN HAFTET DIE BELKIN CORPORATION FÜR ZUFÄLLIGEN, BESONDEREN, DIREKTLN, INDIREKTEN ODER MEHRFACHEN SCHADEN ODER FOLGESCHÄDEN WIE, ABER NICHT AUSSCHLIESSLICH, ENTGANGENES GESCHÄFT ODER PROFITE, DIE IHNEN DURCH DEN VERKAUF ODER DIE BENUTZUNG VON IRGENDEINEM PRODUKT VON BELKIN ENTGANGEN SIND, AUCH WENN SIE AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN AUFMERKSAM GEMACHT WORDEN SIND.

Diese Garantie räumt Ihnen spezifische Rechte ein, die von Land zu Land unterschiedlich ausgestaltet sein können. Da in manchen Ländern der Ausschluss oder die Beschränkung der Haftung für durch Zufall eingetretene oder Folgeschäden nicht zulässig ist, haben die vorstehenden Beschränkungen und Ausschlussregelungen für Sie möglicherweise keine Gültigkeit.
